一、概述
我廠專業生產熱電偶、熱電阻及補償導線,已有十幾年的歷史,補償導線的作用是把溫度測量訊號從現場傳送到集中控制室或將熱電偶延伸到溫度恒定的場所。使用補償導線的優點,是可以改善熱電回路的機械和物理特性,可以增加一部分回路柔軟可繞性,以及用來調整回路的電阻值和屏蔽外界干擾。
二、結構和類型
補償導線一般由線芯(單股或多股軟型)、絕緣層、護套組成;需抗電磁場干擾的,外層還得加一層用鍍錫銅絲和鍍鋅銅絲編織的屏蔽層。
補償導線由于絕緣層材質不同,導致使用的溫度不同,可分普通級、耐熱級和耐高溫級,普通級采用聚氯乙烯絕緣層,特點是耐有害氣體的腐蝕及耐溶劑,并可防潮濕;耐熱級采用無堿玻璃絲,外涂硅有機漆,具有不燃燒、耐高溫、電氣絕緣性能良好、機械強度高及化學穩定性好等特點;耐高溫級采用四氟乙烯絕緣層,具有耐酸堿、耐油、阻燃、不吸水、絕緣性能好等特點。根據補償原理,分為補償型(C)及延伸型(X),延伸型采用與所使用的熱電極相同的合金,配用于廉金屬熱電偶;補償型采用和所使用的熱電極不同的合金,配用于貴金屬熱電偶及某些非標準的熱電偶。
三、基本參數
熱電偶 類型 | 補償導線 類型 | 色標 | 允差范圍℃ | 往復電 阻值Ω | 溫度范圍℃ | 環境溫、濕度 | 絕緣電阻 | ||||
正 | 負 | 普通級 | 精密級 | 普通級 | 耐熱級 | 耐高溫 | |||||
鎳絡(luò )-康銅(E) | 鎳絡(luò )-康銅(EX) | 紅 | 棕 | ±2.5 | ±1.5 | 1.25 | -40~80 | -40~200 | -40~275 | 15~35℃ ≤75% | ≥5 MΩ/10m |
鐵-康銅(J) | 鐵-康銅(JX) | " | 紫 | " | " | 0.648 | |||||
鎳絡(luò )-鎳硅(K) | 鎳絡(luò )-鎳硅(KX) | " | 黑 | " | " | " | |||||
銅-康銅(KC) | " | 藍 | ±1.0 | ±0.5 | " | ||||||
銅-康銅(T) | 銅-康銅(TX) | " | " | " | " | " | |||||
鎢錸5-鎢錸26 | 銅-銅鎳(WC5/26) | " | 白 | ||||||||
鉑銠10-鉑(S) | 銅-銅鎳(SG) | " | 綠 | ±5.0 | ±3.0 | " |

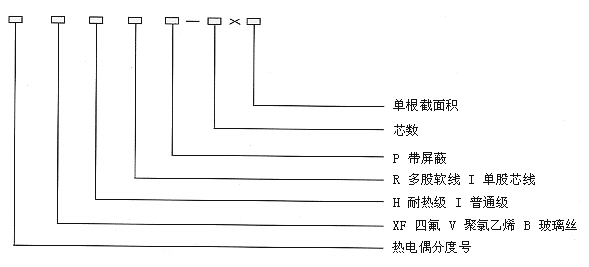

四、型號命名方法
例:KXXFGIP2×1.5mm2
表示分度號為K,延伸型補償導線,四氟絕緣層,單股芯普通級,帶屏蔽層,二根芯線,單根截面積為1.5mm2
五、補償導線的最大外徑、絕緣層和護套材料、厚度
絕緣層護套 材質(溫度) | 標稱截面 mm2 | 線芯 | 絕緣層厚度 (mm) | 護套厚度 (mm) | 最大外徑 | |||||
單股 | 多股 | 單股 | 多股 | |||||||
聚氟乙烯(275℃) 聚氯乙烯(100℃) | 0.5 | 0.8 | 7×0.3 |
| 0.8 | 3.7×5.7 | 3.8×5.8 | |||
1.0 | 1.13 | 7×0.43 |
| 1.0 | 5.0×7.7 | 5.1×8.0 | ||||
1.5 | 1.37 | 7×0.52 |
| 1.0 | 5.2×8.3 | 5.4×8.7 | ||||
2.5 | 1.76 | 19×0.41 |
| 1.0 | 5.7×9.2 | 5.9×9.7 | ||||
無堿玻璃絲編織 外涂硅有械漆 (200℃) | 0.5 | 0.8 | 7×0.3 |
| 0.3 | 2.6×4.6 | 2.7×4.8 | |||
1.0 | 1.13 | 7×0.43 |
| 0.3 | 3.0×5.3 | 3.1×5.6 | ||||
1.5 | 1.37 | 7×0.52 |
| 0.3 | 3.2×5.8 | 3.4×6.2 | ||||
2.5 | 1.76 | 19×0.41 |
| 0.3 | 3.6×6.7 | 4.0×7.3 |
六、訂貨須知
1、請寫明補償導線型號,所配熱電偶分度號。
2、補償導線外徑、層數,及訂購數量、交貨期等。
