帶溫度變送器熱電偶、熱電阻
作者:admin點擊:6204 發布時間:2022-04-22
(1)工作原理 以熱電阻、熱電偶為感溫元件,當它感受到溫度變化時,通過內部測量回路獲得一個傳感信號,然后經過相應的轉換放大及補償校正處理,校正后的電壓信號用于控制恒流電路,最后輸出一個與被測溫度成線性關系的4~20mA.DC直流信號。 (2)技術參數 1、防爆型的防爆標志EXiaⅡCT1~CT6 2、絕緣電阻:儀表對外接線端與外殼之間的絕緣電阻應不小于50MΩ。 3、誤差極限:
| |
|
|
精度 | 熱阻型 | 熱偶型 | A | ±(0.1%F.S+熱電阻誤差) | / | B | ±(0.2%F.S+熱電阻誤差) | ±(0.2%F.S+熱電偶誤差) | C | ±(0.5%F.S+熱電阻誤差) | ±(0.5%F.S+熱電偶誤差) | 4、電源電壓:24V.DC±10% 5、負載電阻:1100Ωmax(在360V電源條件下) |

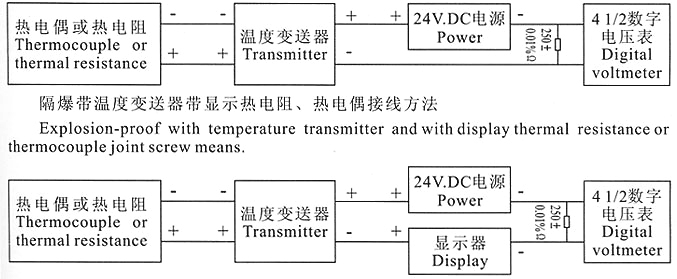

(3)基本接線方式 |
|

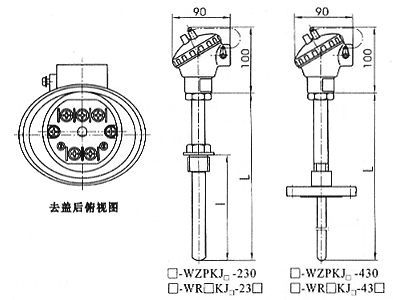

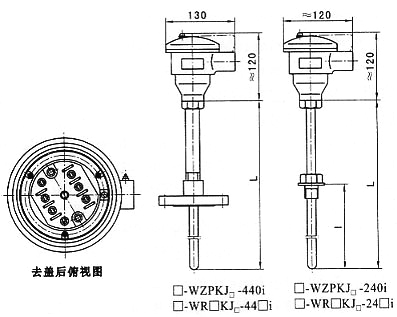

(4)型號 本安型熱電阻或熱電偶溫度變送器 □-WZPKJ□-□40i □-WR□KJ□-□4□i 一體化熱電阻、熱電偶溫度變送器 □-WZPKJ□-□30 □-WR□KJ□-□3□ 為增強功能,任何熱電阻或熱電偶均可加裝溫度變送器。 |
本公司熱電阻或熱電偶可和任何國產或進口溫度變送器配套(美國產的 HONEYWELL ROSEMOUUNT MOORE 德國GMC 英國STATUS等) |
